Axure高保真教程：学会拖拉拽放大缩小和移动元件

相信经常做原型的朋友们，其实拖拉拽是设计软件里常用的操作方式，这篇文章结合作者的经验和大家一起分享在Axure中制作一个能够拖拉拽随意放大缩小，或者移动元件的原型模板的教程，有兴趣的同学们可以一起探讨下。

拖拉拽是设计软件里常用的操作方式，所以今天作者就教大家在Axure中，如何制作一个能够拖拉拽随意放大缩小或者移动元件的原型模板。

一、效果展示

1、鼠标拖动元件的四个角，从而放大或者缩小目标元件；

2、鼠标拖动目标元件，可以移动元件位置。

二、制作材料

1. 被拖动的对象

我们以拖动放大缩小地图为案例，所以我们需要准备一个北京地图的素材，我们可以用形状画出北京市下各区的地图，如果有地图素材的话，也可以直接导入svg素材，右键转为形状，再给对应区域添加填充颜色。

2. 动态面板

我们要在元件组上方添加一个动态面板，因为只有动态面板有拖动时这个交互，动态面板的大小覆盖下面地图的元件组即可。

3. 拖动控制大小的四个角

我们用矩形来制作就可以了，我们以右下角为例，我们增加一个正方形的矩形，默认值显示右方和下方的边线，如下图所示

左上、右上和左下也是一样的，分别显示左上、右上和左下的边线。完成后将4个矩形分别放置在4个角的位置，4个矩形都要转为动态面板，因为只有动态面板有拖动的交互，默认隐藏。

二、交互制作

1. 鼠标移入出组合时

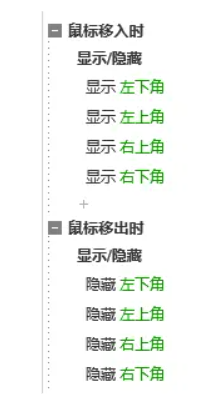

我们先把所有元件组合在一起，鼠标移入组合时，我们就显示4个角的矩形，鼠标移出组合时，我们就隐藏4个角的矩形。

2. 鼠标拖动4个角的矩形

这里我们以右下角为例，其余的3个角同理。

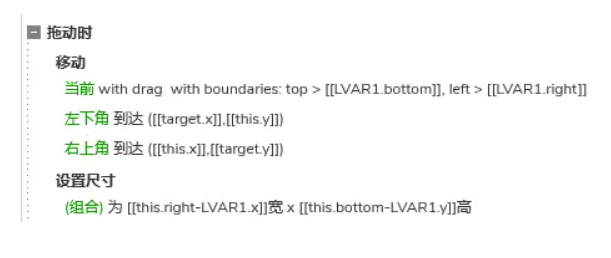

鼠标拖动右下角时，其实我们就是要把动态面板和下面的目标元件放大或者缩小，我们用设置尺寸的交互就可以实现了，那么如何确定尺寸呢？我们可以通过左上角的坐标，以及右下角的坐标计算得出，其实宽度就是右下角x坐标值-左上角x坐标值，高度就等于左上角x坐标值-右上角x坐标值，这样尺寸就出来了。

这里我们还需要考虑右下角x坐标值-左上角x坐标值和左上角x坐标值-右上角x坐标值必须是一个正数，因为没有尺寸是小于0的。所以我们在移动时要给增加一个边界，右下角左侧不能小于左上角的右侧，右下角的上方，不能小于左上角的底部。

尺寸设置完之后，我们还需要考虑4个角具体的位置，左上和右下是不用管他的，因为拖动右下角的话，左上角是不变的，右下角自然就会到达拖动的位置。那现在要改变的就是左下角和右上角的坐标。我们用移动事件将他们移动到对应位置就好了。

那到底要移动到哪里合适呢？我们先看左下角，左下角的话，其实x坐标是不变的，变得只有y坐标，因为要跟右下角的高度一致，所以y坐标就等于右下角的y坐标值。

右上角也是同样道理，他是高度不变，就是y坐标值不变，变得只是左右的位置，这个位置和右下角的位置是一样的，所以就是右下角的x坐标值。

这样我们就完成了右下角拖动放大缩小的交互了，其他三个角的原理也是一样，大家可以自行完成。

3. 鼠标拖动动态面板的交互

鼠标拖动动态面板时，我们只需要用移动的交互，将整个组合跟随鼠标移动即可。

这样我们就制作完成了拖拉拽放大缩小和移动元件的原型模板了。

那以上就是本教程的全部内容，感兴趣的同学们可以动手试试哦。
